レーザ加工の基礎の基礎【11】　レーザ接合⑵

著者：Laser Technology Fountain　門屋輝慶

5.7　レーザ・アークハイブリッド溶接

ハイブリッド技術は，レーザ溶接が，他の溶接法と組み合わされるプロセスを指す。組み合わされる溶接法は，MIG（メタルイナートガス）あるいはMAG（メタルアクティブガス），そしてTIG（タングステンイナートガス）溶接あるいはプラズマ溶接である。それに加えて，半導体レーザと固体レーザという，二つの異なるタイプのレーザ発振器が組み合わされる。しばしば，最適な条件を得るために，多大な時間と費用がかかる。そのため，ハイブリッド溶接は，特別な応用にのみ採用されている。

ただ，最近は，世界的なアーク溶接機器メーカ2社が，レーザ・アークハイブリッド溶接システムを商品化して，比較的容易にレーザ・アークハイブリッド溶接が採用できるようになった。

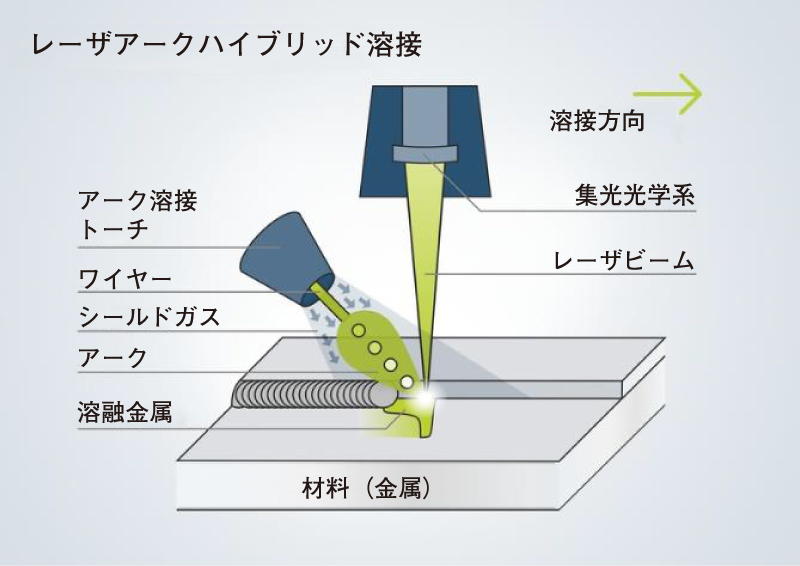

一例を紹介する。造船において，例えば20 m以上の長さで15 mmの板厚の鋼板を溶接する。溶接個所の板のギャップは，レーザ溶接するには大きすぎる。この課題を解決するために，レーザとMIGのハイブリッド溶接が行われる。レーザは，深い溶け込みと高速溶接のために，高出力密度を供給できる。これはまた，小さい溶接入熱で溶接歪を低減することもできる。MIGトーチは，その間，アークとフィラーワイヤで，パーツ間のギャップを埋める役目をする。全体として，ハイブリッド技術は，MIG溶接よりも高速で低ひずみの継手を達成できる。また，トラックの厚板のパーツへのレーザ・アークハイブリッド溶接が行われている（図8）（図9）（図10）。
